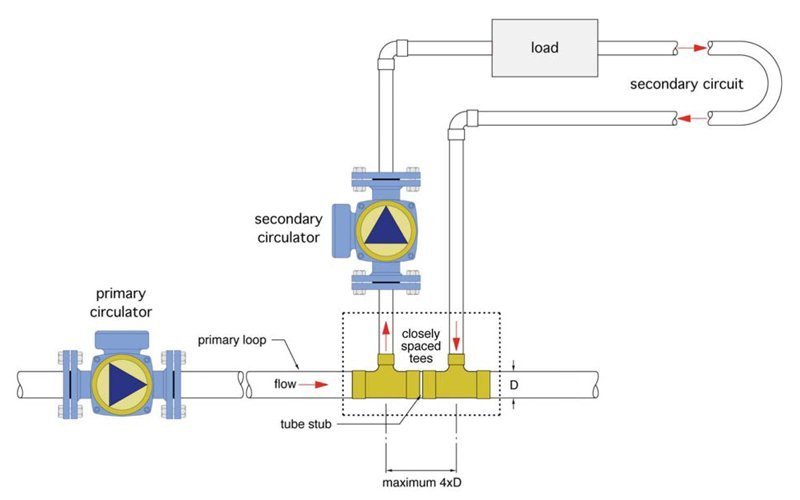

این آرایش بر اساس استفاده از دو اتصال سه راهی بسیار نزدیک به هم شکل گرفته است.

از آنجایی که سه راهی‌ها بسیار نزدیک به یکدیگر قرار گرفته اند، افت فشار میان آن‌ها در اثر افت هد، تقریباً صفر می‌باشد. بنابراین، فشار در دهانه جانبی هر یک از سه راهی‌ها کاملاً یکسان خواهد بود. چون هیچ اختلاف فشاری میان سه راهی‌ها وجود ندارد، با وجود حضور جریان در مدار اول تمایلی برای برقراری جریان در مدار ثانویه ایجاد نمی‌شود.

در این حالت، اصلاحاً گفته می‌شود که مدارهای اولیه و ثانویه از نظر هیدرولیکی از یکدیگر جدا شده اند. جریان تنها زمانی در مدار ثانویه ایجاد خواهد شد که پمپ آن بکار افتد. این ایده را می‌توان به سیستمی با چند مدار ثانویه که انرژی همگی توسط یک مدار اولیه تأمین می‌شود، تعمیم داد. هر مدار ثانویه، شامل مدار ثانویه بویلر، توسط یک جفت سه راهی که فاصله بسیار کمی با یکدیگر دارند به مدار اولیه متصل می‌شود.

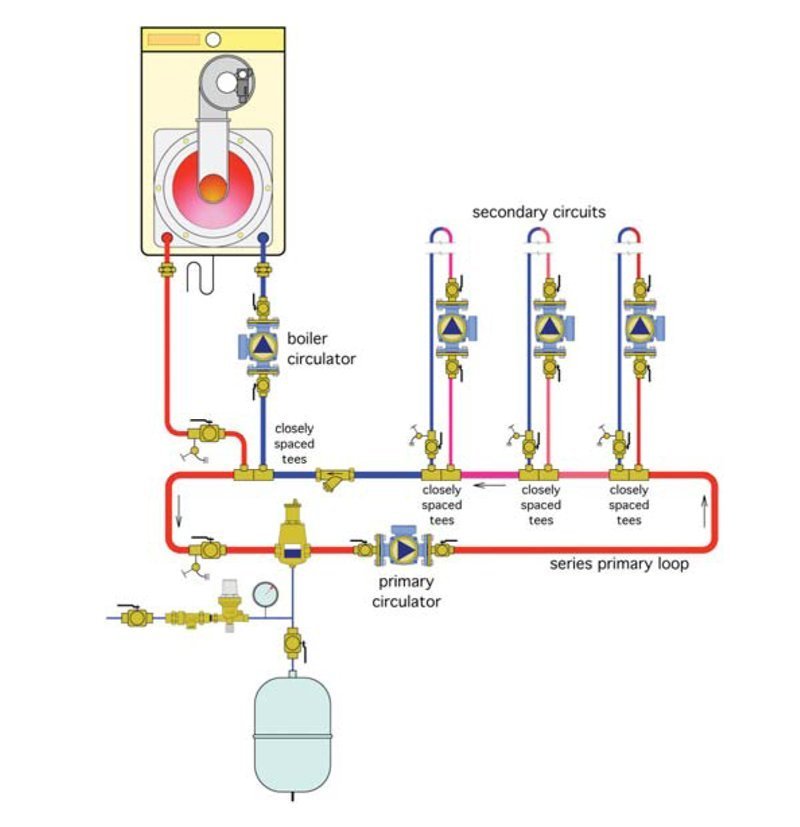

آرایش نشان داده شده در شکل فوق، طرح سری از یک سیستم اولیه/ثانویه می‌باشد. در این حالت، اگر چه جدایی هیدرولیکی بین تمامی مدارها برقرار می‌باشد، دمای آب رفت از یک مدار ثانویه به مدار ثانویه بعدی افت خواهد کرد. اگر چه در بعضی موارد، این افت دما مشکلی را ایجاد نمی‌کند، در نظر گرفتن آن دشواری‌های فراوانی را برای طراحان سیستم به همراه خواهد داشت.

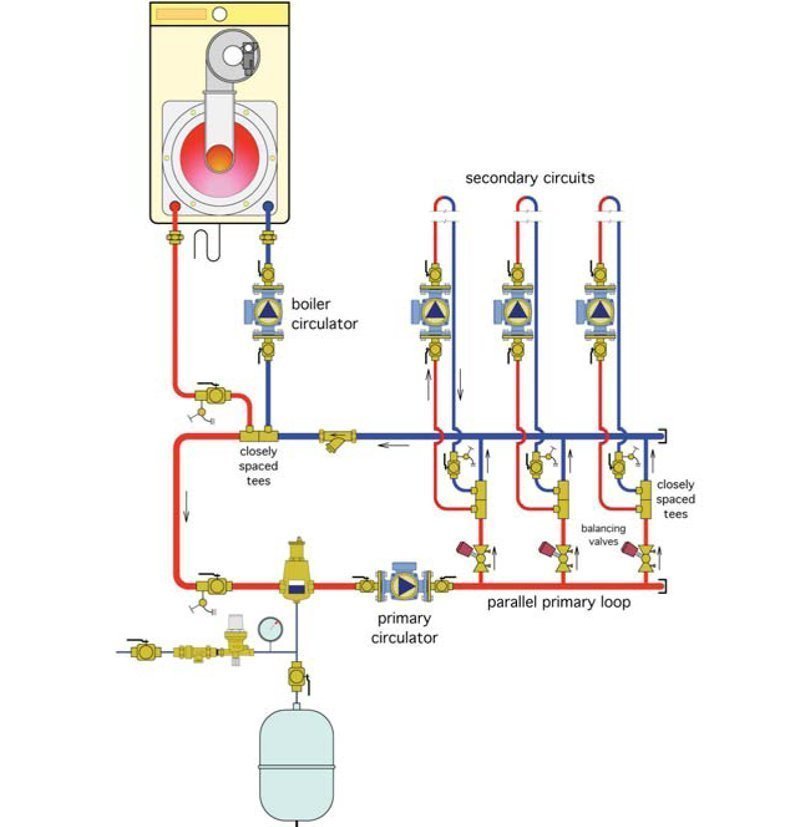

طرح نشان داده شده در شکل زیر، آرایش موازی سیستم اولیه/ثانویه را معرفی می‌کند. در اینجا، حلقه اولیه به دو یا چند مسیر اتصالی تقسیم می‌شود. در هر یک از این مسیرهای اتصالی، جفتی از سه راهی‌های با فاصله کم قرار داده می‌شود تا جداسازی هیدرولیکی محقق گردد.

با فرض این که اتلاف حرارتی سیستم لوله کشی قابل صرف نظر کردن باشد، یک سیستم اولیه/ثانویه با آرایش موازی صرف نظر از آن که کدام یک از مدارهای ثانویه تحت بهره برداری باشند، دمای آب یکسانی را برای تمامی مدارهای ثانویه تأمین خواهد نمود. البته که بهره مندی از این مزیت، با افزایش پیچیدگی سیستم لوله کشی و همچنین افزایش هزینه کلی همراه خواهد بود. همچنین باید در مدارهای ثانویه شیرهایی تعبیه نمود تا میزان دبی آن تنظیم شود. در رابطه با هر دو آرایش سری و موازی سیستم‌های اولیه/ثانویه باید این نکته را در نظر داشت که مجموعه به یک پمپ در مدار اولیه نیاز خواهد داشت.

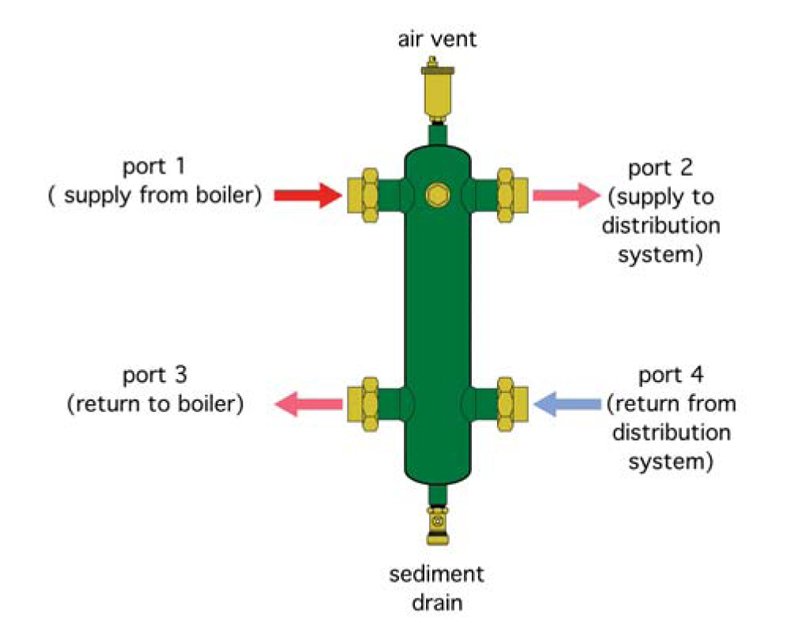

تمامی مزیت‌های فوق را می‌توان با پیچیدگی بسیار کمتر در قالب یک هیدرولیک سپراتور به مدارهای گرمایشی اضافه نمود. شکل زیر، طرح کلی یک هیدرولیک سپراتور نوعی را نشان می‌دهد.

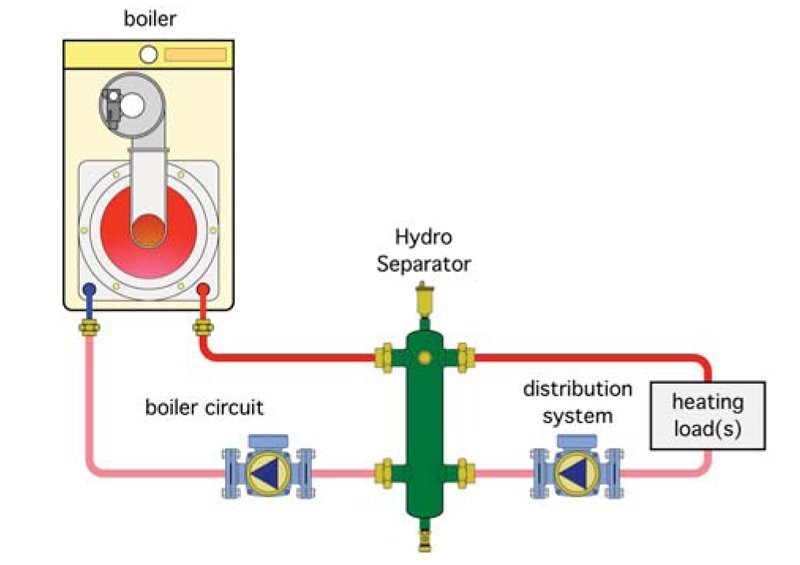

شکل زیر نحوه استفاده از هیدرولیک سپراتور را در یک مدار ساده گرمایشی نشان می‌دهد.

 مشخصات هندسی هیدرولیک سپراتور برای بهره‌ برداری مناسب از آن بسیار اهمیت دارند. ابعاد و اندازه اتصالات باید به نحوی تعیین شوند که امکان اختلاط صحیح جریان در داخل آن فراهم شود.

علاوه بر این، ابعاد هندسی درست تضمین کننده سرعت پایین جریان در داخل سیلندر هیدرولیک سپراتور می‌باشند. این سرعت کم، علاوه بر کمک به کاهش افت فشار به کمترین میزان ممکن، اجازه جداسازی کامل حباب‌های هوا و ذرات جامد موجود در داخل آب را نیز می‌دهد.
