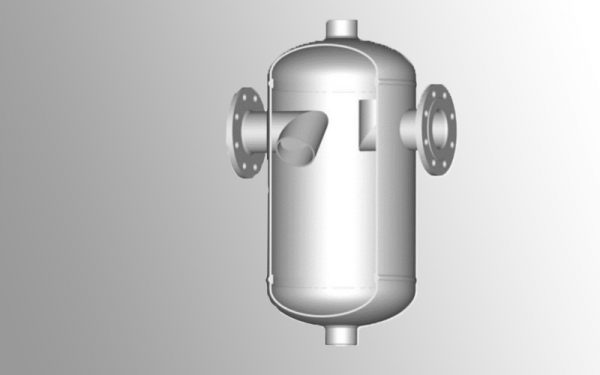

حذف کننده قطرات
Droplet Eliminator
Преимущества и особенности
- حذف قطرات نامطلوب
- جداسازی کندانس در خطوط بخار
- خارج‌سازی آب، بخار یا روغن در کاربری با هوای فشرده
Основные Характеристики
ظرفیت
-
فشار کاری
-
طراحی
-
سوخت مصرفی
-
برق مورد نیاز
-
کاتالوگ محصول
دفترچه تعمیر و نگهداری
Внедрение продукции
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود.
در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود.

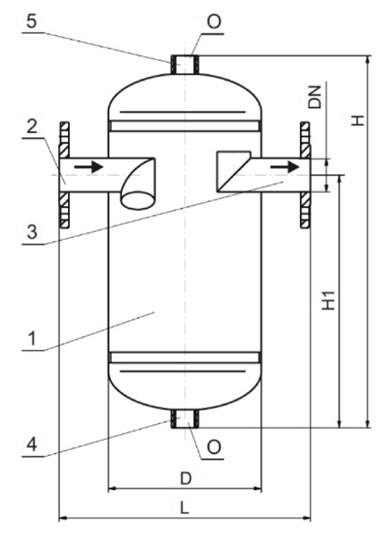

جریان اصلی از طریق دهانه (2) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (4) خارج نمود.
جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (3) خارج می‌شود. حذف کننده قطرات بر روی خطوط انتقال افقی نصب می‌گردد.

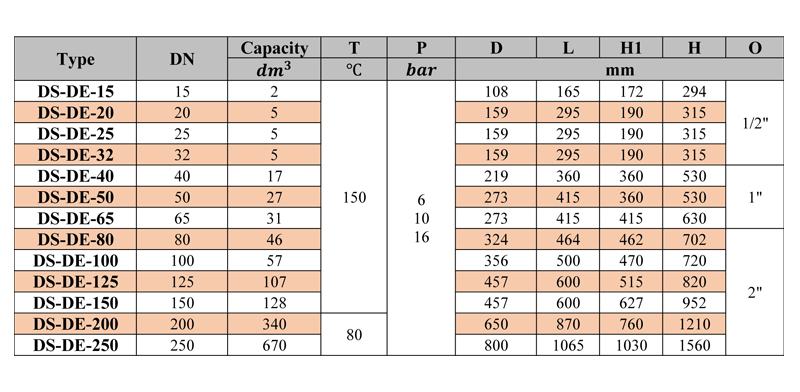

جدول ابعاد مدل‌های استاندارد
- فلنچ‌های اتصال PN16،
- ابعاد فلنچ‌های اتصال براساس استاندارد PN-EN10291-1 می‌باشد.
Избранные изображения продуктов
стандарты
حذف کننده قطرات
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود.
در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود.
Описание
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود. در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود. جریان اصلی از طریق دهانه (۲) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (۴) خارج نمود. جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (۳) خارج می‌شود. حذف کننده قطرات بر روی خطوط انتقال افقی نصب می‌گردد.
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود. در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود. جریان اصلی از طریق دهانه (۲) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (۴) خارج نمود. جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (۳) خارج می‌شود. حذف کننده قطرات بر روی خطوط انتقال افقی نصب می‌گردد.
این وسیله برای حذف قطرات نامطلوب از جریان اصلی بکار می‌رود. در کاربری‌های دارای خط بخار، از حذف کننده قطرات برای جداسازی کندانس و در کاربری‌های مرتبط با هوای فشرده برای خارج‌سازی آب، بخار یا روغن استفاده می‌شود. جریان اصلی از طریق دهانه (۲) وارد مخزن می‌شود. در داخل مخزن، جریان با حالت دورانی به سمت پایین رانده می‌شود تا قطرات نامطلوب موجود بر روی دیواره‌ها بنشینند. مایع تشکیل شده در قسمت پایینی مخزن جمع می‌شود تا بتوان آن را از دهانه شماره (۴) خارج نمود. جریان اصلی پاکسازی شده از بخش فوقانی مخزن و از طریق دهانه شماره (۳) خارج می‌شود.
Детали
| ظرفیت | — |
|---|---|
| فشار کاری | — |
| طراحی | — |
| سوخت مصرفی | — |
| برق مورد نیاز | — |
